RTMP协议之RTMP规范简单分析01

概述：

RTMP协议是一个互联网TCP/IP四层体系结构中应用层的协议。RTMP协议中基本的数据单元称为消息（Message）。当RTMP协议在互联网中传输数据的时候，消息会被拆分成更小的单元，称为消息块（Chunk）。

1 消息

消息是RTMP协议中基本的数据单元。不同种类的消息包含不同的Message Type ID，代表不同的功能。RTMP协议中一共规定了十多种消息类型，分别发挥着不同的作用。例如，Message Type ID在1-7的消息用于协议控制，这些消息一般是RTMP协议自身管理要使用的消息，用户一般情况下无需操作其中的数据。Message Type ID为8，9的消息分别用于传输音频和视频数据。Message Type ID为15-20的消息用于发送AMF编码的命令，负责用户与服务器之间的交互，比如播放，暂停等等。

消息首部（Message Header）有四部分组成：标志消息类型的Message Type ID，标志消息长度的Payload Length，标识时间戳的Timestamp，标识消息所属媒体流的Stream ID。消息的报文结构如图所示(StreamID后应该加条线)：

2 消息块

在网络上传输数据时，消息需要被拆分成更小的数据块，才适合在相应的网络环境上传输。

RTMP协议中规定，消息在网络上传输时被拆分成消息块（Chunk）。

消息块首部（Chunk Header）由三部分组成：

1）用于标识本块的Chunk Basic Header。由chunk stream ID(CSID)和chunk type组成。CSID是标识消息块的唯一id；

2）用于标识本块负载所属消息的Chunk Message Header；

3）以及当时间戳溢出时才出现的Extended Timestamp。

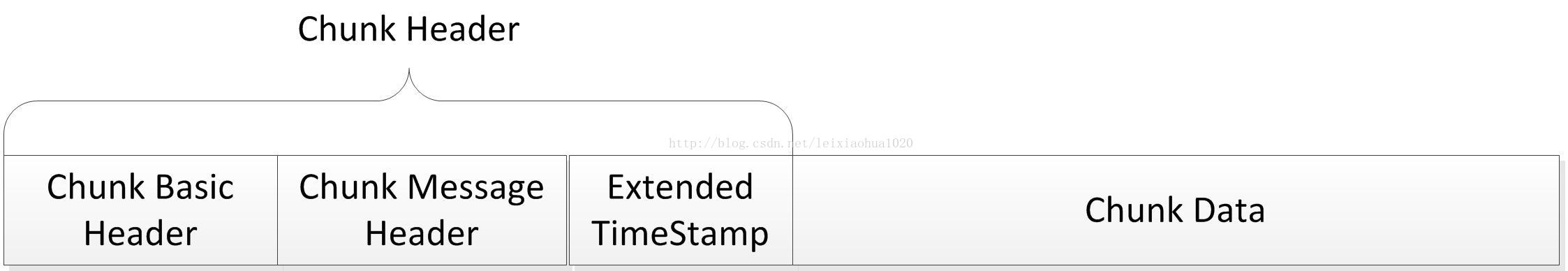

消息块的报文结构如图所示：

3 消息分块过程

在消息被分割成几个消息块的过程中，消息负载部分（Message Body）被分割成大小固定的数据块（默认是128字节，最后一个数据块可以小于该固定长度），并在其首部加上消息块首部（Chunk Header），就组成了相应的消息块，所以我们的消息块大小就是消息头块大小+128，或者是消息块头+末尾小于128的字节数。

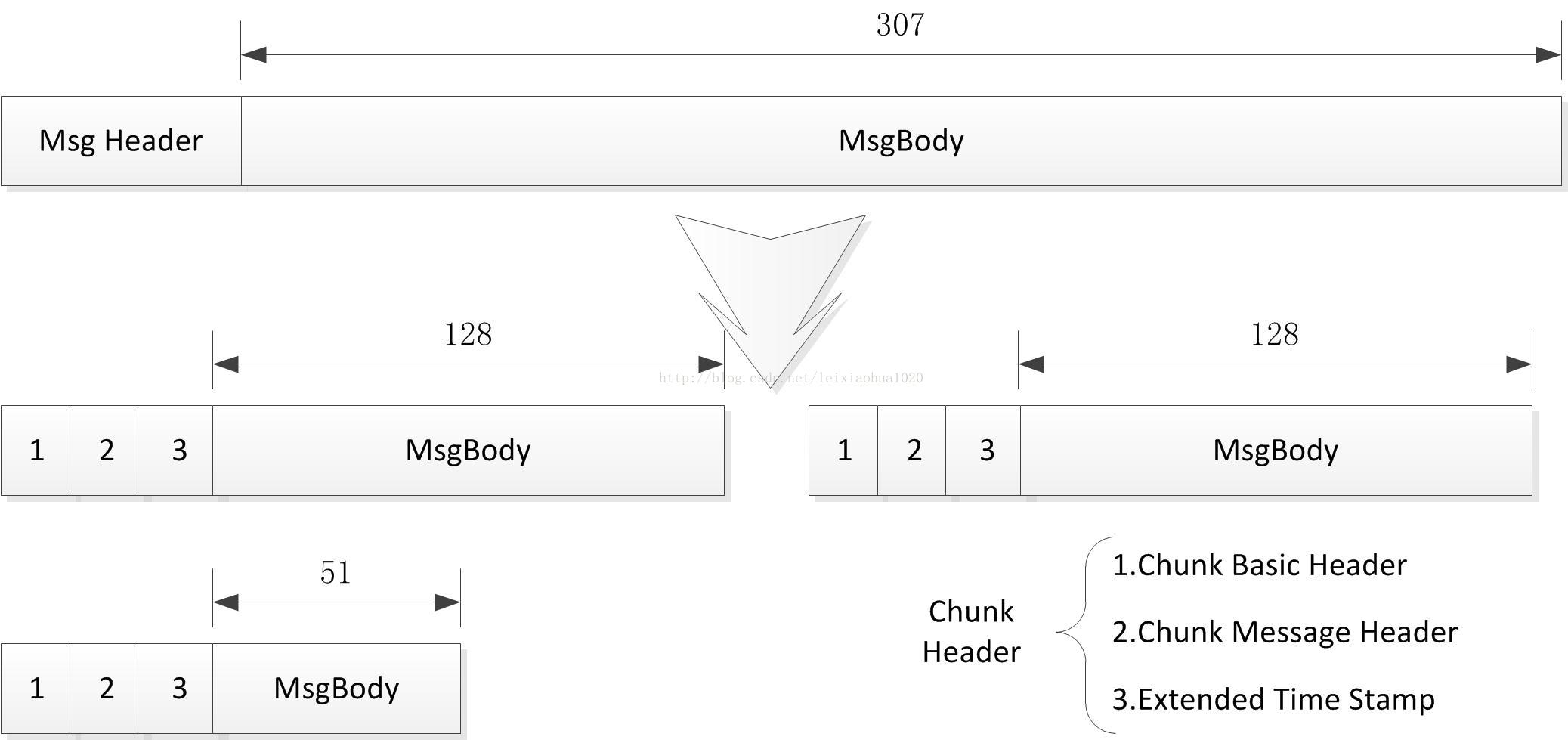

消息分块过程如图所示，一个大小为307字节的消息被分割成128字节的消息块（除了最后一个）。
